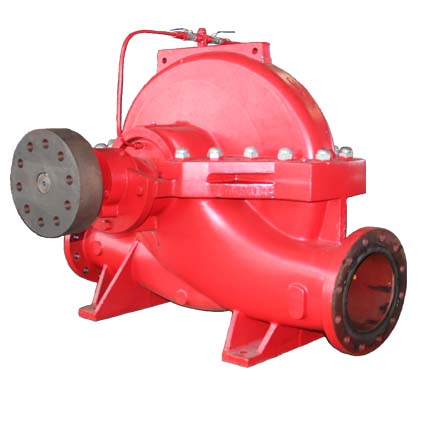

XBD/XBC-S中开式双吸消防泵

发布时间:2016/2/23 8:28:41人气:

一、XBD/XBC-S中开式双吸消防泵概述

XBD/XBC-S中开式双吸消防泵内置式密封润滑结构,密封循环水对密封系统的润滑、冲洗更为直接、有效。直线型的外观关工泵盖上附加强筋,内置式密封润滑结构使泵整体结构浑然一体,灵活的结构设计使泵更加精美大方。

主要适用于电站、消防系统、船舶工业采矿等输送液体的场合。


二、XBD/XBC-S中开式双吸消防泵型号说明

XBD/XBC16/80-S

XB—表示消防泵

XBD—表示电动消防泵机组,XBC表示柴油机消防泵机组

16—表示泵的额定扬程为160m或额定压力为1.6Mpa

80—表示泵的额定流量为80L/s

S—表示泵为水平中开式离心泵


流量:108~21600m3/h

扬程:9~140m


三、XBD/XBC-S中开式双吸消防泵结构说明

XBD/XBC-S中开式双吸消防泵体吸入口与吐出口均在泵体下,这样可以在不拆卸系列管路的情况下取出转子,维修方便,大部分泵体采用双流道设计,以减小径向力。泵体、泵盖均采用树脂砂板模造型,保证了外观及流道尺寸以及泵的水力效率(不同于一般SSH干模沙造型)。叶轮进行动平衡,确保了泵的运行平稳,噪声降低。轴缩短轴间距,以延长轴承和机械密封的使用寿命,轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。轴套根据不同用户的需求可采用多种不同材料,以防止轴的磨损和锈蚀。轴封采用填料密封或机械密封,可以在不拆卸泵盖的情况下更换密封装置。轴承及润滑采用脂润滑。

传动通过弹性联轴器由传动机驱动。旋转方向:从驱动端看为顺时针方向旋转。



四、XBD/XBC-S中开式双吸消防泵传动机说明

XBD -S电动消防双吸中开泵组以知名厂家的电机为动力。同时,可以根据用户的使用环境及条件的不同、配套不同防护等级的低压、高压及防爆电机,其特点为操作维护简单、噪音低、配备要求少。

XBC-S柴油机双吸中开泵组,以沃尔沃、康明斯、道依茨和国内柴油机知名厂家生产的101000KW各种系列柴油机为动力。通过高弹联轴器、离合器、减速器等与水泵组装而成,具有起动迅速、可靠、应急能力强、结构紧凑、防护方便等特点。具有手动、自动、自动切换、自动充电、自动保护(超速、油压低、三次起动失败、水温高、蓄电池电压低等报警、停机保护等)、应急照明、远程监控连接等功能。为保证机组在低于5℃寒冷气候下的正常工作,机组可附设冷却水预加热装置。

两种机组均可提供自动控制柜,达到自动控制、远程监视与遥控的目的。


五、XBD/XBC-S中开式双吸消防泵主要零件材质:


注:材料可根据用户要求选配。
